4040铝材制作方向盘支架方案指南

首先感谢@mystery@penny的鼎力相助!

———————————————-第0条分割线——————————————-

起因:为什么我要选择4040铝材?我之前一直用的是playseats成品支架,11年入手,1800RMB。但是这个支架有个缺陷,用过的人应该也不少,都知道。方向盘支架的那根立柱,挡住了踩踏板的脚。如果右脚刹车,问题不大。但是左脚刹车就很别扭了。时间长了脚踝很疼,日积月累,我年龄也慢慢上去,以后落下什么关节炎就不好玩了。

出于这点,又看到M发的fanatec方向盘的帖子,我的注意力其实一直在他的支架上。曾经也有所耳闻这个方案。于是向他请教。M居然亲自邀我一起去建材市场淘材料,外加上门服务。

服务~

4040方案有以下优点:
1.由于支架完成品是方方正正的,我认为搭建方案会很灵活。果然不出所料,当我们完成了拼装之后,深刻领悟了这一点。
2.另外一个优点,不用多说,便宜。光支架800。座椅是playseats沿用的,如果另买的话,据说1000出头点。

———————————————-杆位分割线——————————————-

正片前的前戏:
本帖不会给图纸,数据,只提供思路,具体裁多少,可以根据自己需要。由于我也不是专业搞装潢的,很多专有名词我也不知道,只要你能懂我说的是什么零件,就行了。

正片开始。

首先说下基本配件:4040铝材,角件,螺丝,螺帽,滑块




4040铝材,铝材侧面的轨道可以放配套的滑块或者螺丝,怎么配套不要问我,建材店老板肯定知道。


角件,角件上有蜜汁凸起,可以很整齐的放在铝材侧面。角件上的2条镂空也可以很灵活的放置螺丝螺帽的位置。





滑块,滑块可以放在铝材侧面轨道任意位置,这就是为什么4040这个方案灵活的地方。滑块上面拧螺丝以固定其他配件。当然我们主要连接部件不是用滑块来固定,是另一种,见下文。




设计精妙的螺丝,这里提到的螺丝不同于拧在滑块上的一般螺丝,而是也像滑块一样可以放进滑轨的。这种螺丝的设计很巧妙。可以看到螺丝头是类似矩形,一侧对角线削成了弧形。把头平行于滑轨槽放进去,螺丝可以顺时针旋转90度,再转就会因为尖角的对角线长于滑轨的宽度而无法旋转更大的角度。同理,放进滑轨的时候也是不能逆时针转的。

螺帽,拧在上面提到的螺丝上面。

盖子,盖子可以封印切铝材割面,防划伤以及美观。虽然不是必要,但是这些细节还是注意下比较好。

垫脚,减轻震动。像G27震动不会特别大,csw就不一定了。为了邻里关系和睦,装个垫脚有备无患。



基本的拼接方法:

1.固定角件的话,跟着我多图一张一张慢动作。

  • 首先把角件跟随蜜汁凸起放在铝材的滑轨上。
  • 设计精妙的螺丝放进滑轨里。这里可以把螺帽先拧上,螺帽一拧,螺丝也就跟着转了。还有个原因是因为我们发现买回来的螺丝螺帽不是所有的都能配套,工差太大,有些螺帽是拧不进去的。国产的质量真的还需要提高,这么个小部件都不好好做。
  • 用工具拧紧螺帽,好了。

2.多根铝材以90度角拼接,按如图的方法。可以看到每2根铝材之间至少用3个角件固定。当然,能多固定几个点最好,越多越牢固。

3.座椅。先把滑块从铝材横截面那里滑进去,playseats原装螺丝可以沿用。如图拧上。一共四个。

4.踏板。playseats原装踏板组件也是可以沿用的,跟座椅一样,轨道里放滑块。可以看到这次拧了3个横向的螺丝,而playseats是纵向的中间2个。这样会有一个问题,踏板踩下去容易晃动。

然后就是这个作品最神来之笔了。我简直被我们的智商折服。眼尖的你能看出这是哪个组件吗?没错,playseats上固定方向盘的那个部分。反装支撑,一点都不晃。

5.于是排挡支架也是各种反装,排挡直接跟拧在桌子上一样拧在支架上。

6.方向盘,跟排挡一样,拧在铝材上面。

完。

———————————————-冲线分割线——————————————-

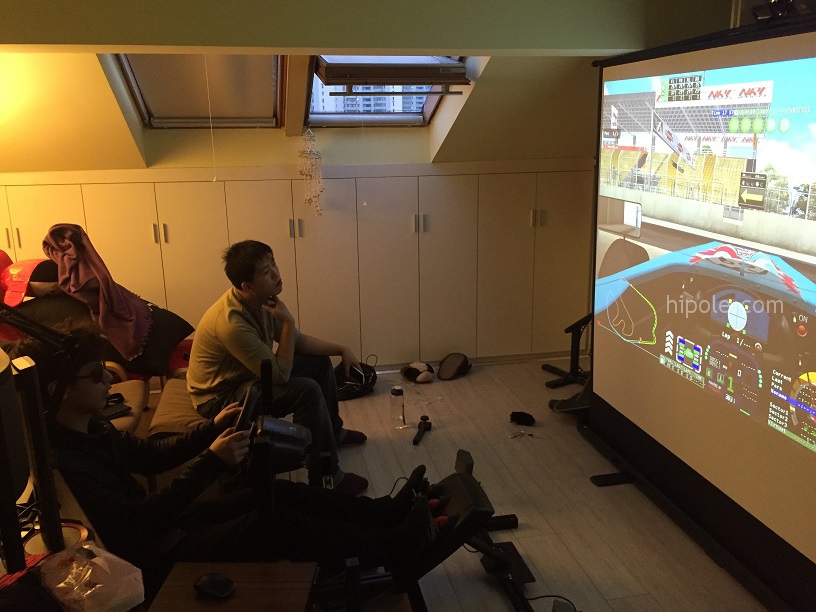

再来点爆照吧。毕竟Mystery,penny和我在小房间里玩弄了一下午呢。

大M不辞辛劳的帮我从建材市场开始一路带领我完成整个支架的过程,没有求任何回报。我想我只有献出我的菊

啊不是。

把这次的经历写成帖子,造福各位sim玩家。祝各位能找到适合自己的实惠实用灵活的支架解决方案
