方程式坐姿支架DIY方案

近日,随着HiPole的比赛日益激烈,对于赛车装备的可靠性和舒适性的要求也变得越发地严苛起来。在膜拜了各位高手们心灵手巧的设计方案后,我也加入了DIY行列。在此要感谢大M、29、蛇教官等给我的建议和启发。历时10天,忙里偷闲加班加点,目前几近完工,与大家分享:

  • 总体架构
  • 支架设计
  • 细节参数
  • 实物图片



Chapter 1  总体架构

222

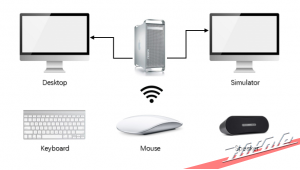

目前的显卡基本都支持多屏输出。因此,我在原有显示器基础上额外选购了一台32寸显示器固定在支架上作为模拟器专用。这样做的好处在于,可以很轻松的在模拟器和日常使用直接进行切换。比如,当你坐上模拟器时可以专注投入比赛,而当你爬出座舱时又可以很方便地通过你桌面上的显示器来调阅分析MoTec遥测数据。

此外,选用无线键鼠以及音箱可以省去许多杂乱的电线,同时也方便抱着键盘在模拟器上和其他车手聊天。



Chapter 2  支架设计

VR

上图是VR出品的一款比较被大家所认可的支架,也是我之前一直在用的支架。从图上可以看出其可供调节的部分还是比较多的。但有一处硬伤:踏板、方向盘、座椅三者之间的相对位置可调范围太小。由于其方向盘的前后位置是固定的,因此只能通过调节座椅和踏板的前后位置来满足需求。而当我调节完座椅的位置后却发现踏板合适的位置已经超出最远可供固定的位置了,因此不得不牺牲一定的舒适性(额,并没有想说腿比较长啦)。这在进行长距离测试和比赛的时候会非常痛苦。

101094291_2

此外更重要的一点是,由于我更喜欢方程式的坐姿(如上图所示),而这款支架的座椅可调角度仅为正负3.5°,远达不到方程式的半躺式角度,且对应的踏板也无法调整垂直高度。

基于以上两点,我决定DIY符合自己要求的座椅支架。于是便有了下图的设计方案:

ML

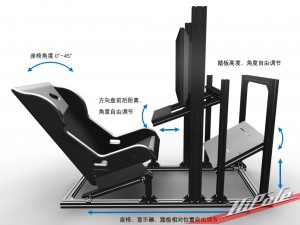

该方案沿用了VR的座椅及座椅连接件部分,其余部分均采用4040、4080铝材以及铝板组成。尺寸为140CM x 57CM x 124CM。其最大的优点在于座椅、方向盘、显示器、踏板的前后距离、高低位置、倾斜角度全部独立可调。可以满足任意体型和偏好的个性化需求。此外,经实测,该方案的刚度及稳定性非常高,激烈驾驶情况下依然稳如泰山。

333

seat

通过调节铝材连接点的高度,可以任意调整座椅的倾角。

part22

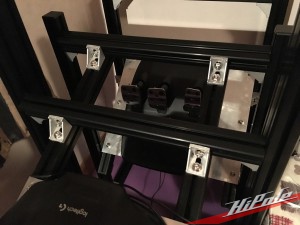

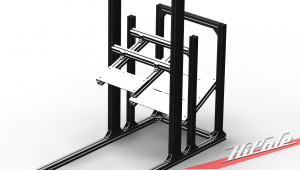

方向盘及踏板的倾角、前后距离、高低位置均可以通过调节角件的固定位置来轻松实现。



Chapter 3  实物图片

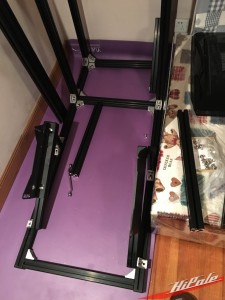

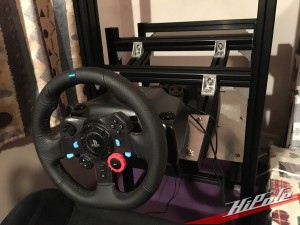

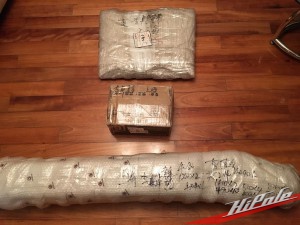

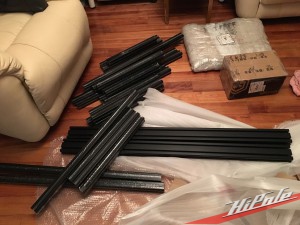

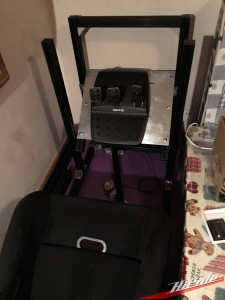

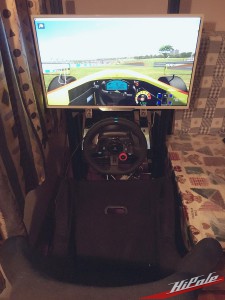

我根据设计好的参数找某宝订购铝材,用了两个晚上完成安装调试。以下是一些过程图片:

ML-photo (2)

ML-photo (3)

ML-photo (4)ML-photo (6)

ML-photo (7)

ML-photo (8)

ML-photo (1)



Chapter 4  细节参数

以下是该方案的全部参数,供有兴趣DIY的车手们参考:

4080L     120CM    2根

4040L     140CM    2根

4040L     80CM     4根

4040L     49CM     11根

4040L     40CM     2根

4040L     20CM     2根

铝板       3MM      2块(参见附录图纸)

4040角件             若干

螺栓螺母              若干



Appendix  铝板图纸

b1

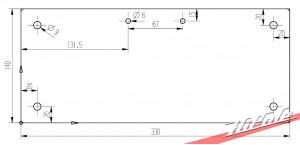

上图用于固定G29方向盘基座,若使用其他方向盘的车手可以根据方向盘的固定孔位进行调整。

b2

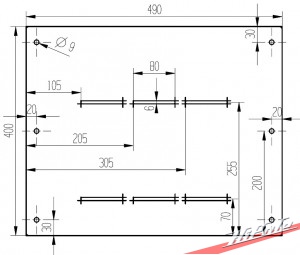

上图用于固定G29方向盘的踏板。之所以开槽而不是开孔是为了可以根据实际需要进行踏板的左右偏置,以便适应长时间的左脚刹车。
