HiPole首单DIY铝材设计+上门安装服务(多图spin!)

随着赛车文化越来越浓郁,国内喜欢模拟赛车的朋友们也渐渐多了起来。最近HiPole受到了首位认可我们的客户委托,要求帮忙设计和上门安装铝材支架,在此沟通过程省略,也对如何找到我们先卖一个关子,我们接着往下看。

客户当初设计的要求是:

1.长度1米6以内、宽度0.8米以内

2.需要为今后安装的模拟赛车外设预留空间

3.安装显示器为50英寸电视机、并要求视距达到一米

4.需要安装键盘和鼠标托

5.为使用ps3主机需要可拆卸的方向盘主体

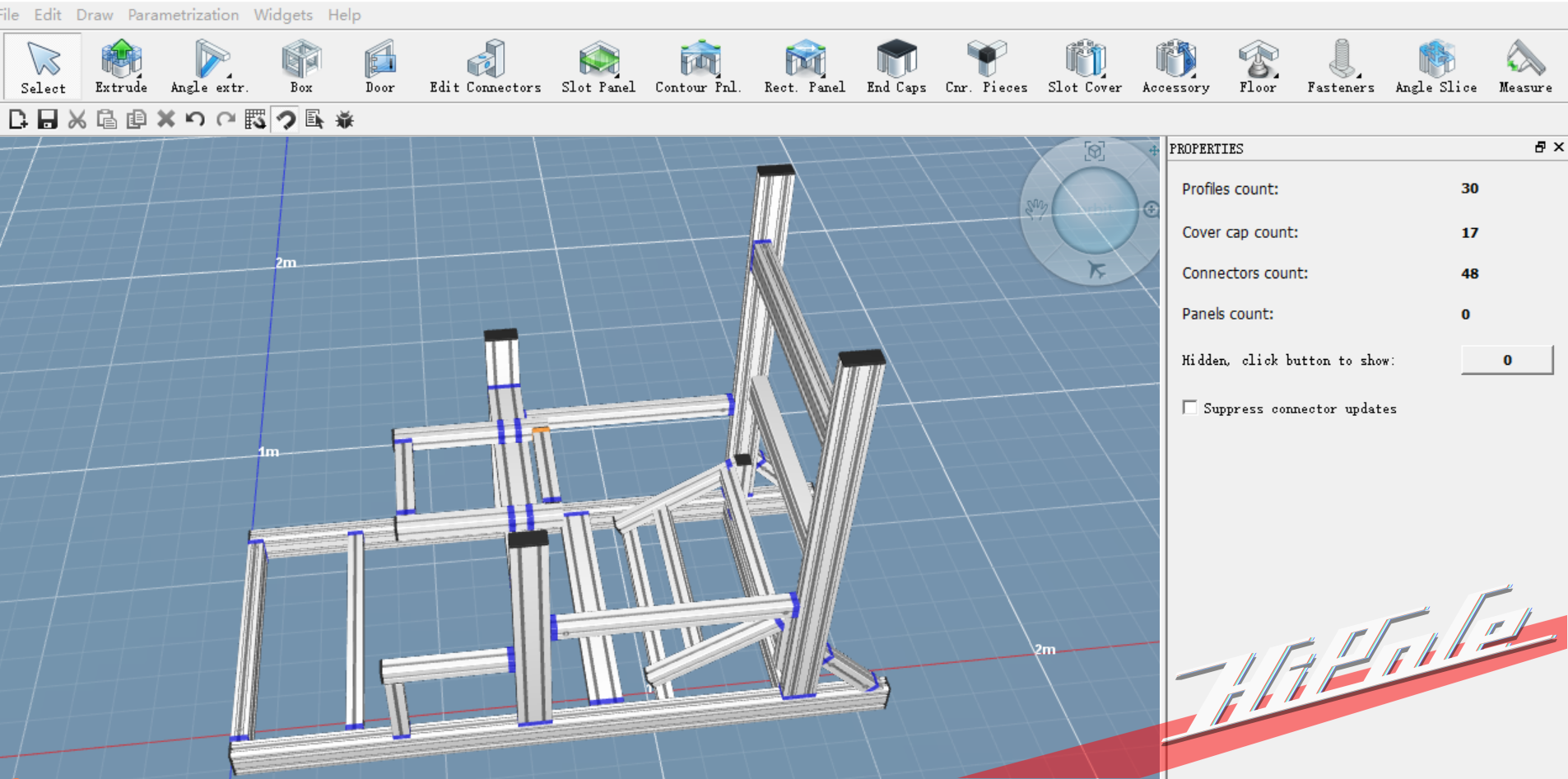

综合客户要求,我们HiPole订制铝材设计由上海的Mystery操刀,运用MAY-CAD软件进行了设计,效果图如下:hipole-diy-service36

设计图1

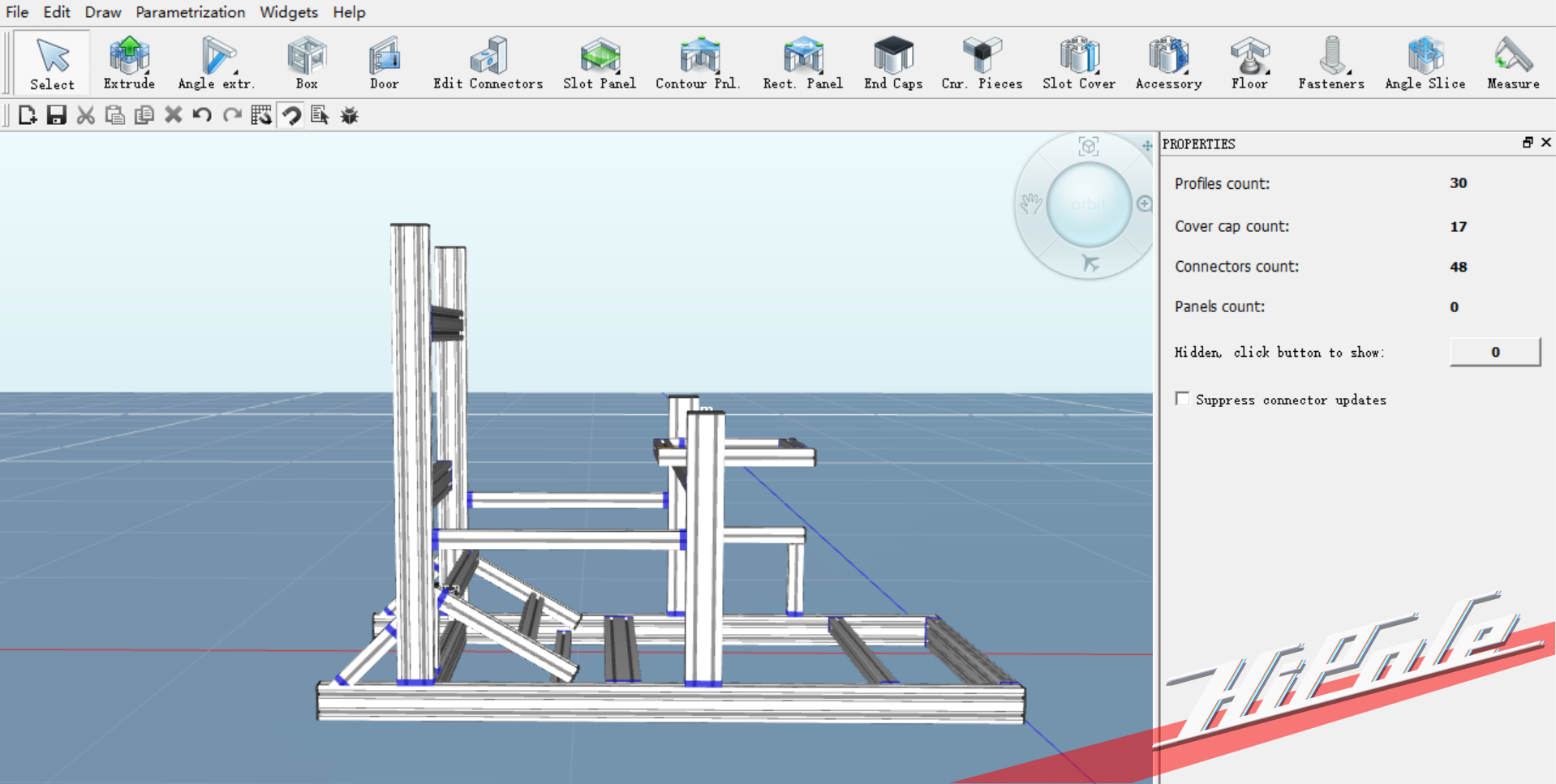

hipole-diy-service38

设计图2

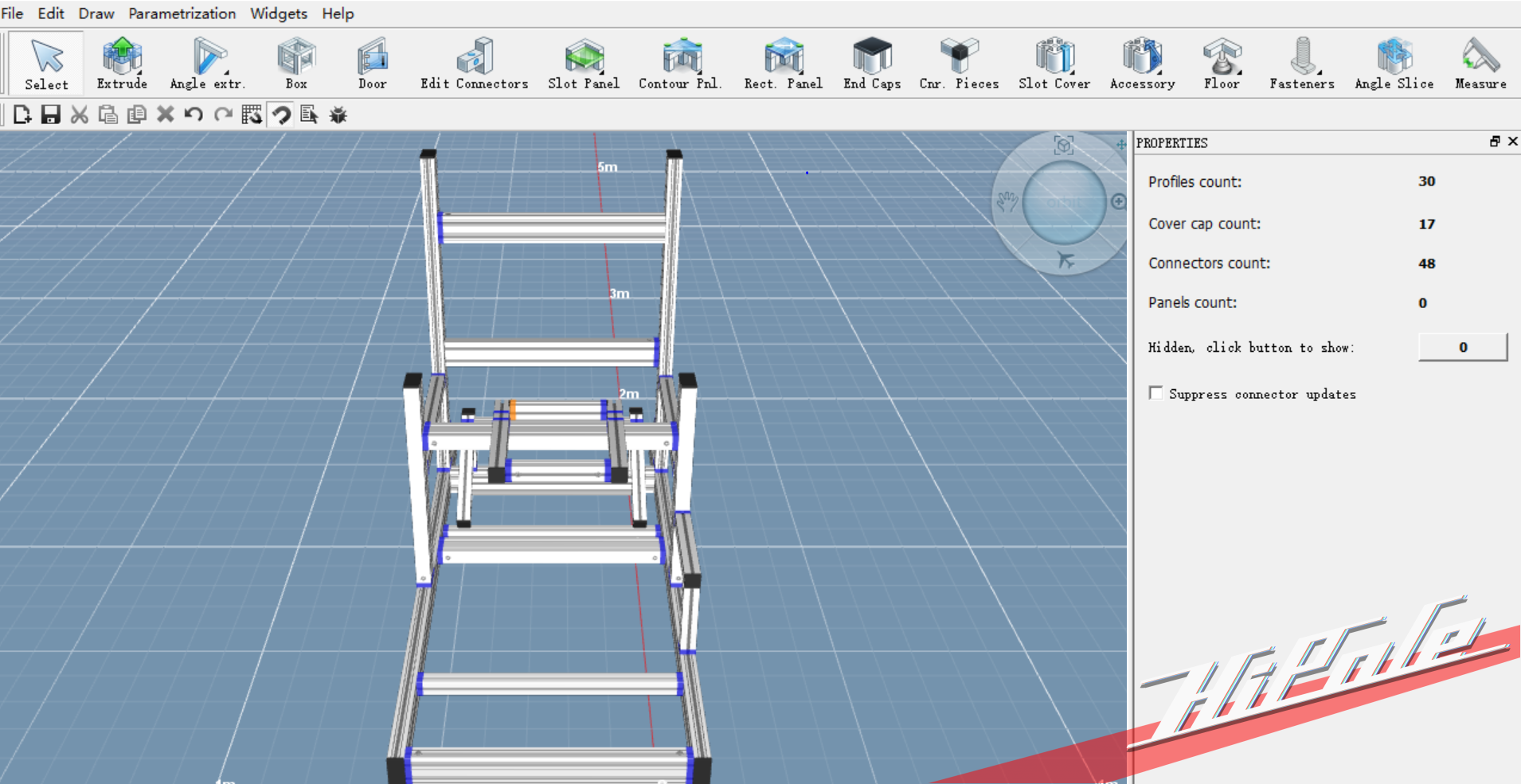

hipole-diy-service37

设计图3

我们可以看到,通过CAD软件的辅助,设计的效果图非常直观,结合客户的身高和驾驶习惯,最终在尺寸上做出了细微的调整,成品长度1.55米、宽度0.65米、高度显示器是0.9米、盘子高度是0.6米,在设计图完稿以后,客户有一个顾虑是今后若有硬件上的改动,目前的结构是否可以有较强的自由度可以适应,这个答案我们接着往下看。

准备工作:

客户根据最终设计图,由Mystery提供了26根铝材的切割长度尺寸,客户根据尺寸购买了切割完的4040/4080铝材,并购买了座椅,Mystery根据铝材的用量购买了角件、封盖、配套螺丝、滑块。

上门安装:

在和客户约定好上门安装时间后,由Mystery、ManuQiao、Penny三人组早早地来到了客户家,带好自备工具:棘轮扳手、套筒、13MM梅花扳手、10MM开口扳手、水平仪。

第一步:先安装座椅滑轨、并固定到铝材底座上

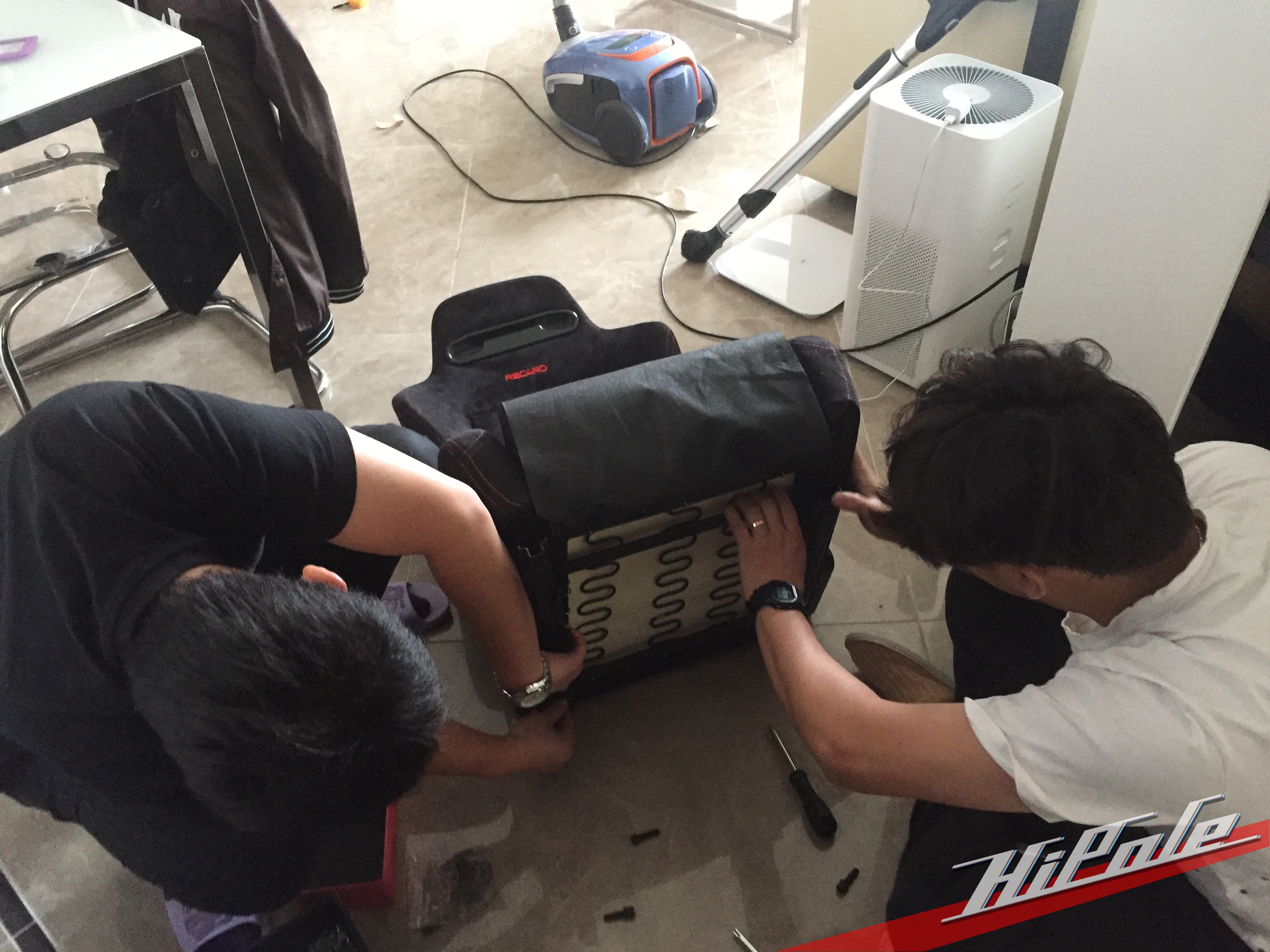

hipole-diy-service01

白衣服为Mystery、黑衣服为Penny、摄影ManuQiao

在安装座椅滑轨过程中发现滑轨有一些小问题,在榔头和螺丝刀的帮助下、经过一系列的“会诊”,最终顺利将安装好滑轨的座椅与铝材底部链接了起来

hipole-diy-service02

黑白配……男生女生配……

安装完毕座椅,接下来就是确定盘子距离座椅的位置,在要求客户坐上座椅选出理想手部位置后,Penny和Mystery开始着手安装方向盘的固定铝材。

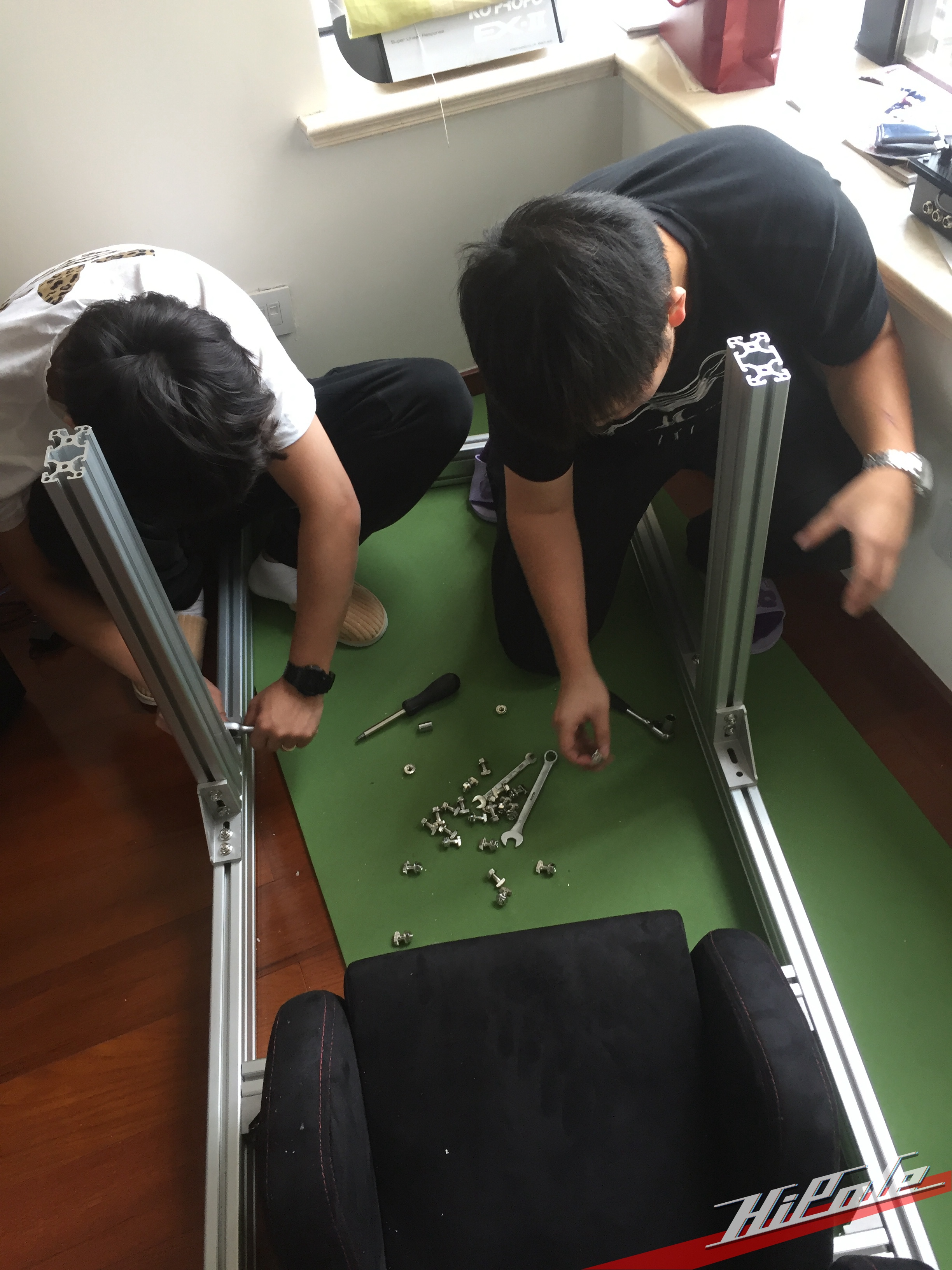

hipole-diy-service03

固定方向盘的竖置铝材部分

hipole-diy-service12

方向盘横置部分铝材安装

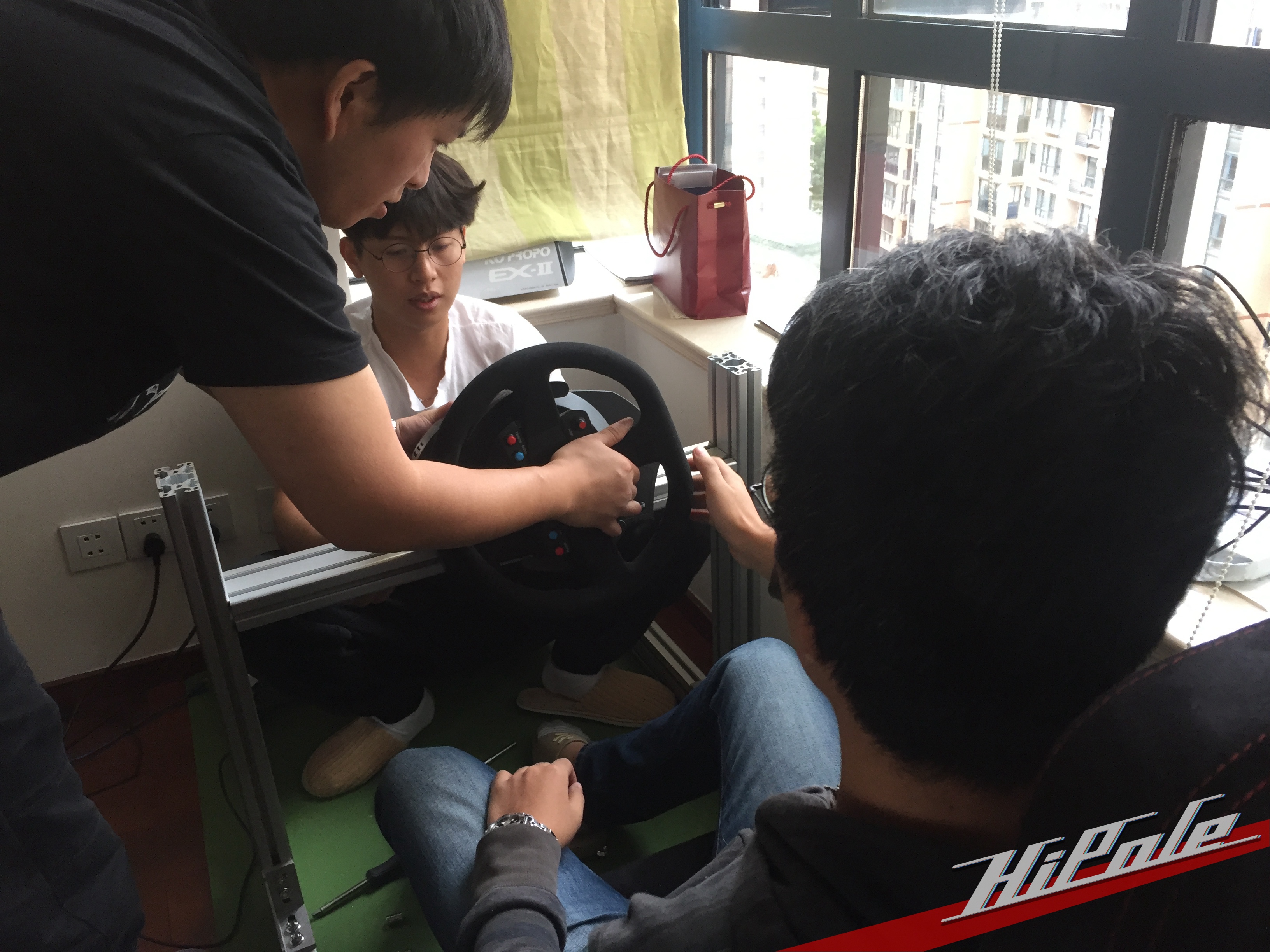

hipole-diy-service05

图为客户正在测试方向盘高低

由于客户需要挂载尺寸为50英寸的显示器,这样对铝材的牢固要求非常高,因此Mystery选择4080铝材并加上前后80的角件来固定,确定好显示器与客户的视距以后,开始安装。

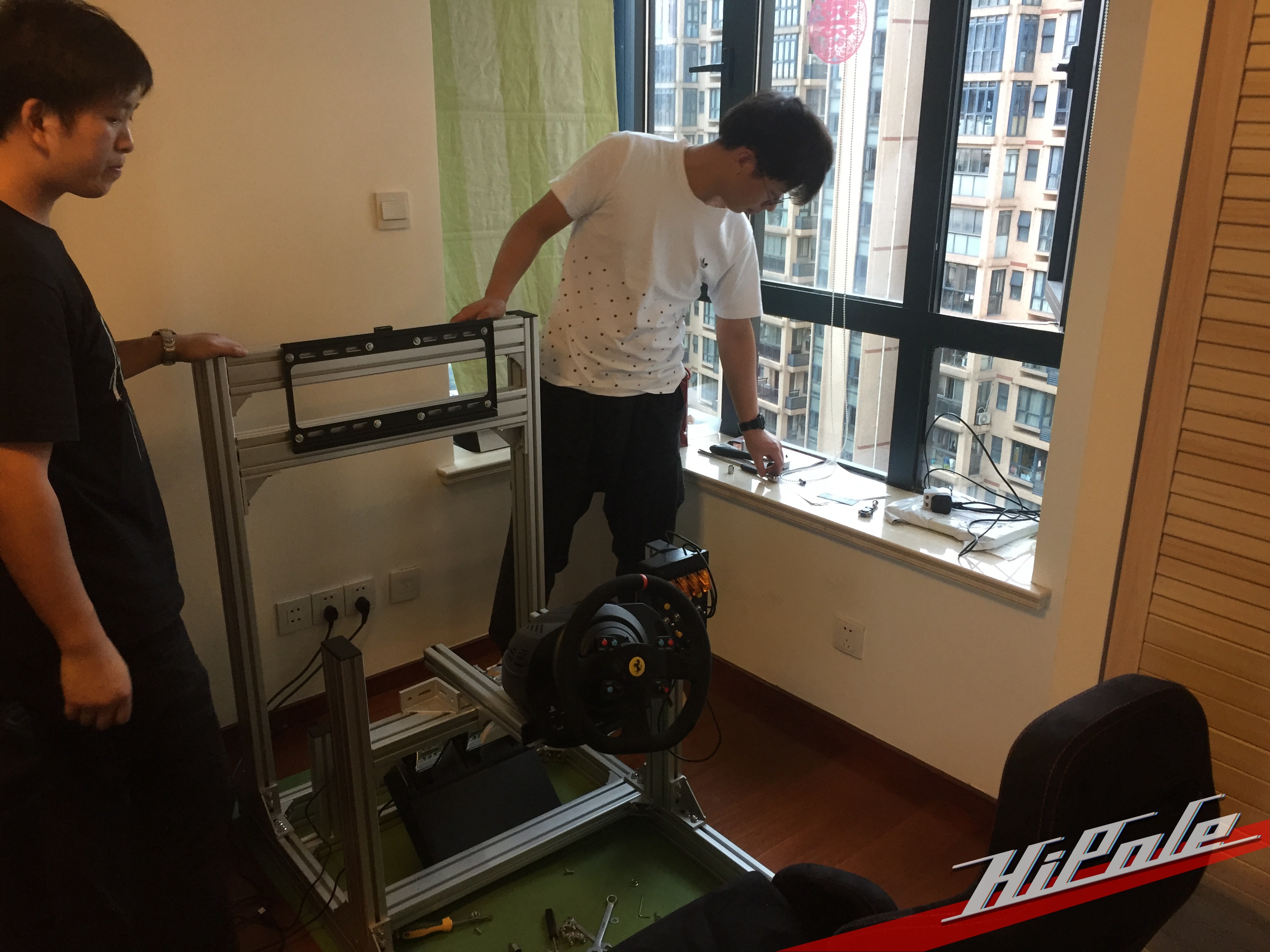

hipole-diy-service17

在安装铝材的时候通过8个滑块固定好显示器挂架

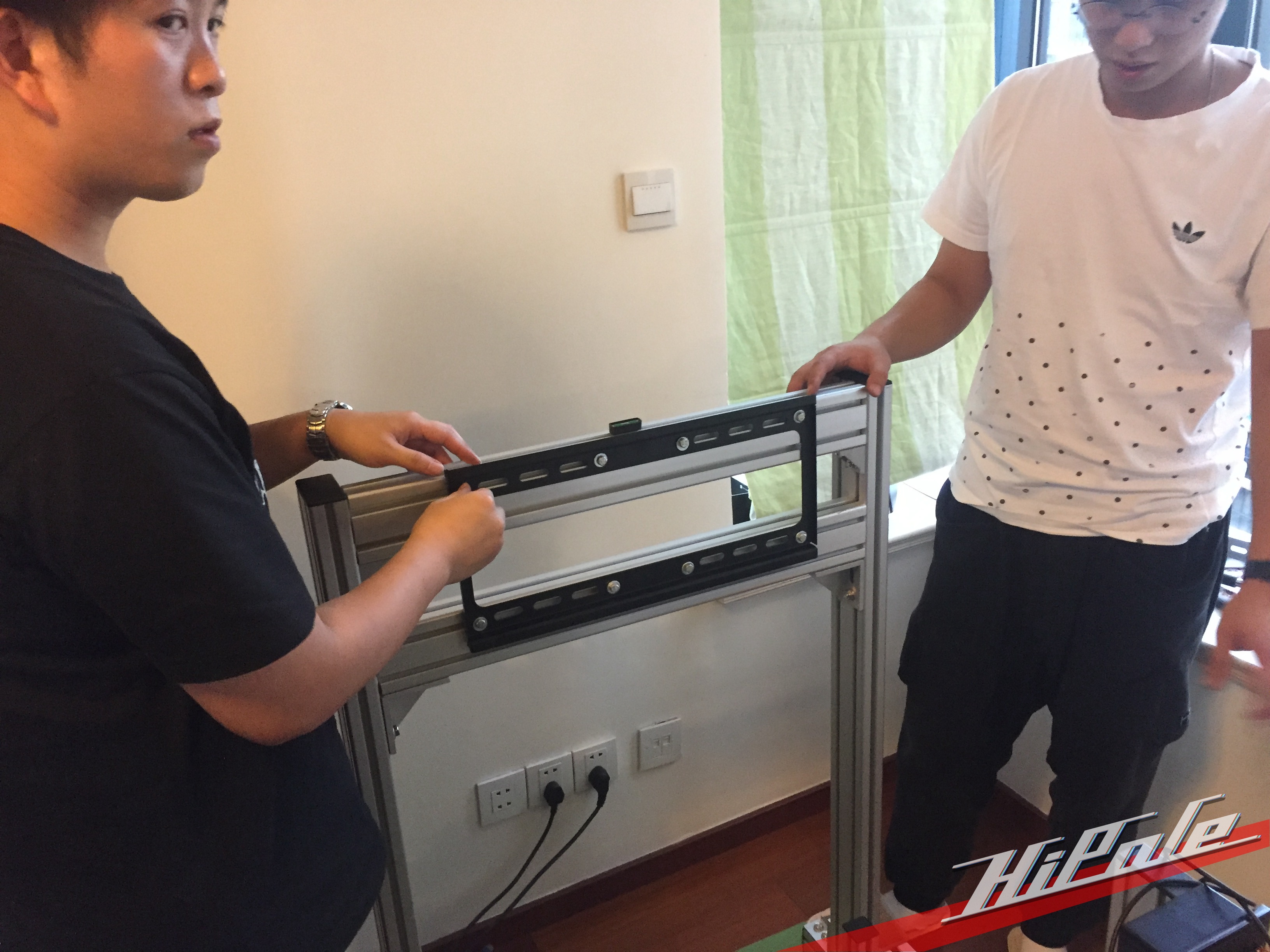

hipole-diy-service15

在调整挂架的中心位置

安装完毕后,不着急先安装显示器,因为显示器尺寸过大,安装完毕后不利于踏板部分的安装,因此我们先安装踏板部分的铝材。只可惜安装踏板铝材的时候我们的摄影师ManuQiao在帮客户设置AMS软件,这部分的照片缺失……

补上DLP高级版中控的安装图,我们拆除了DLP中控背部的夹具,采用角件+六角螺丝的组合方式,将中控固定在方向盘的右侧。

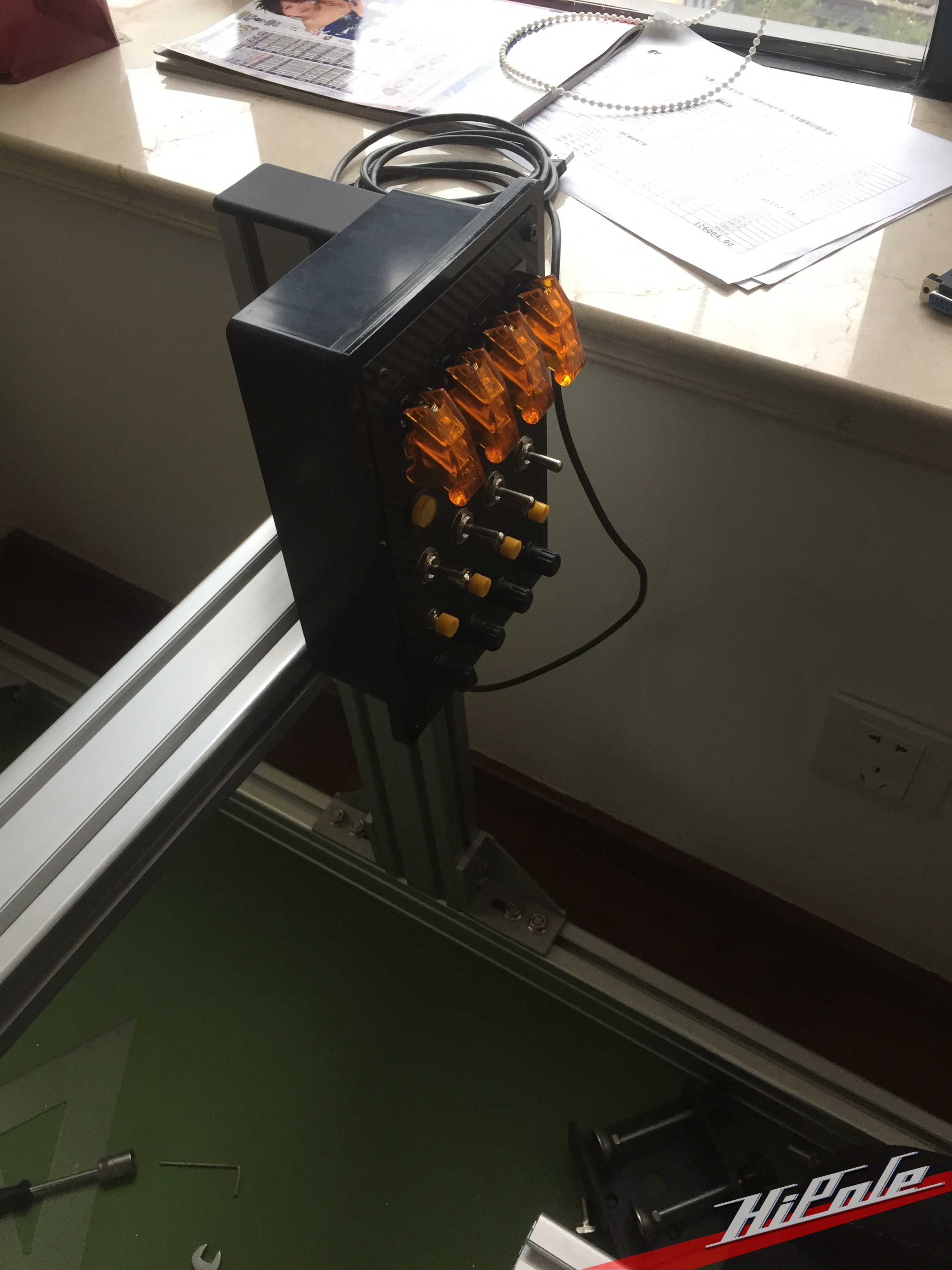

hipole-diy-service10

正面视图

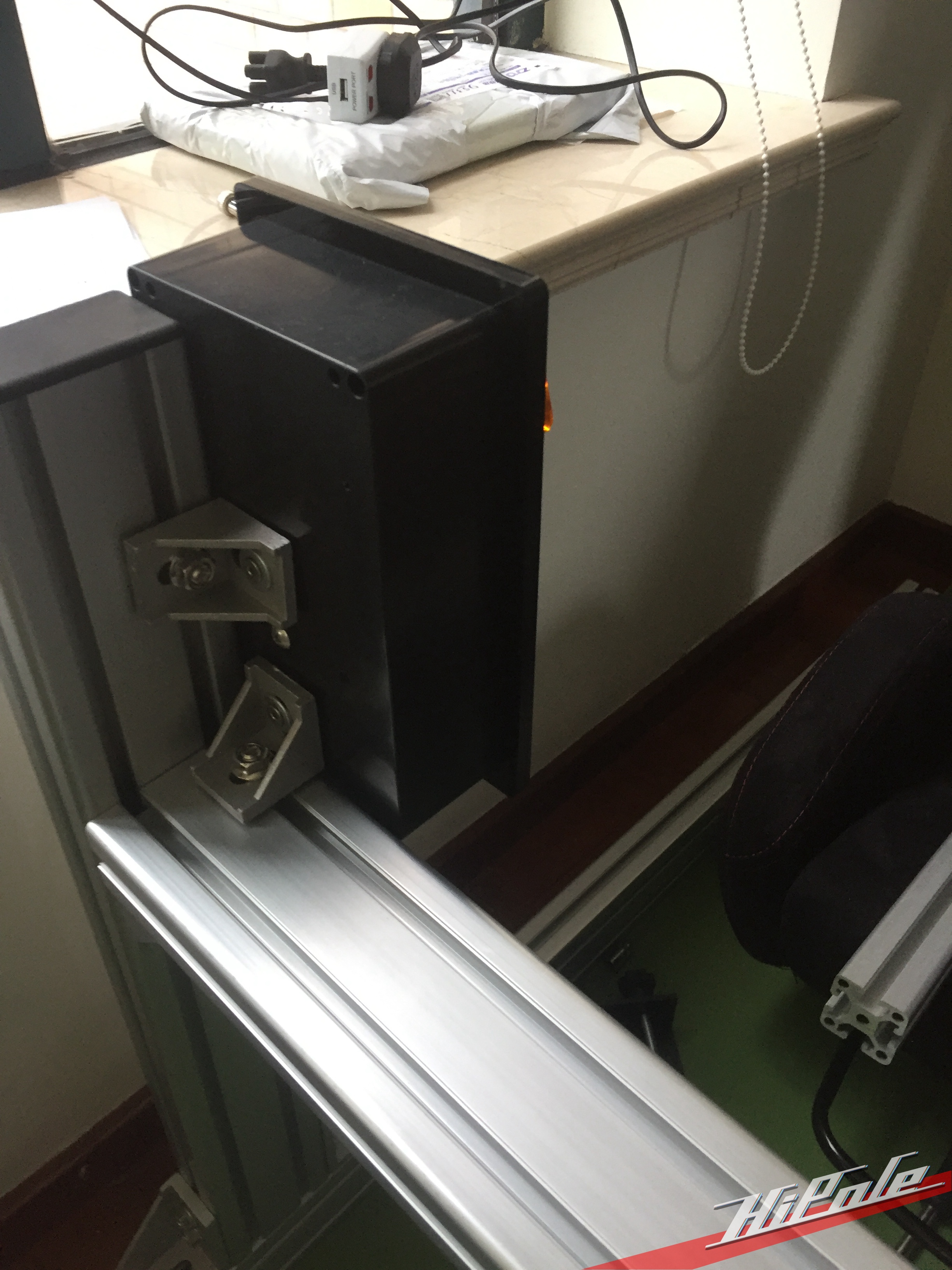

hipole-diy-service11

背部视图

安装在这个位置可以在比赛中很方便的伸手去切换例如PIT进站设置、调整刹车比、大灯开关、点火、启动等一系列操作。

接下来我们看显示器安装

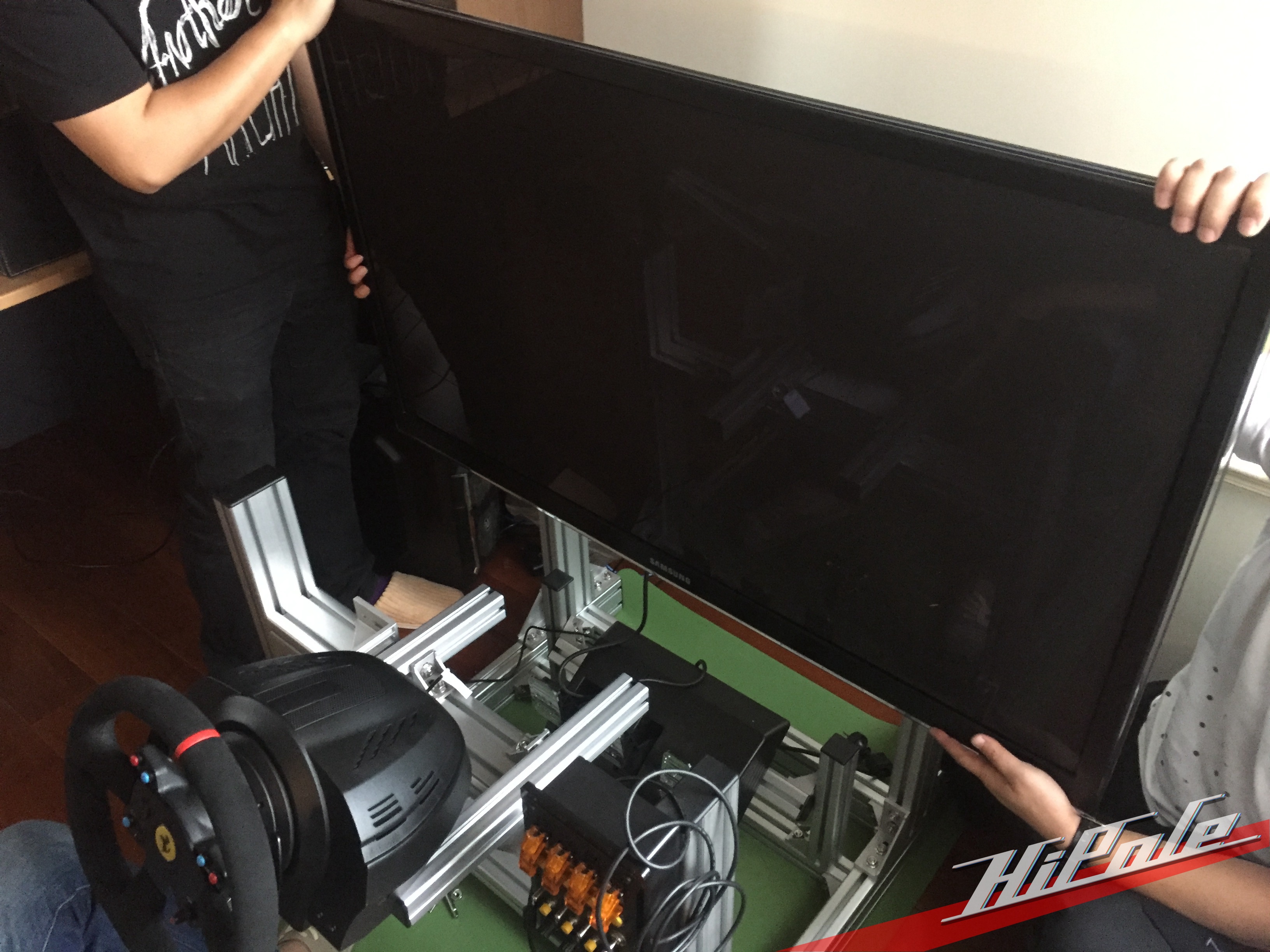

hipole-diy-service13

由于显示器宽度1.2米、高有0.73米,因此重量也非常可观,不过挂在4080设计的铝材上,纹丝不动,着实让人放心。

最终,在解决了方向盘的固定方法和踏板安装的角度距离后、最终成品图如下:

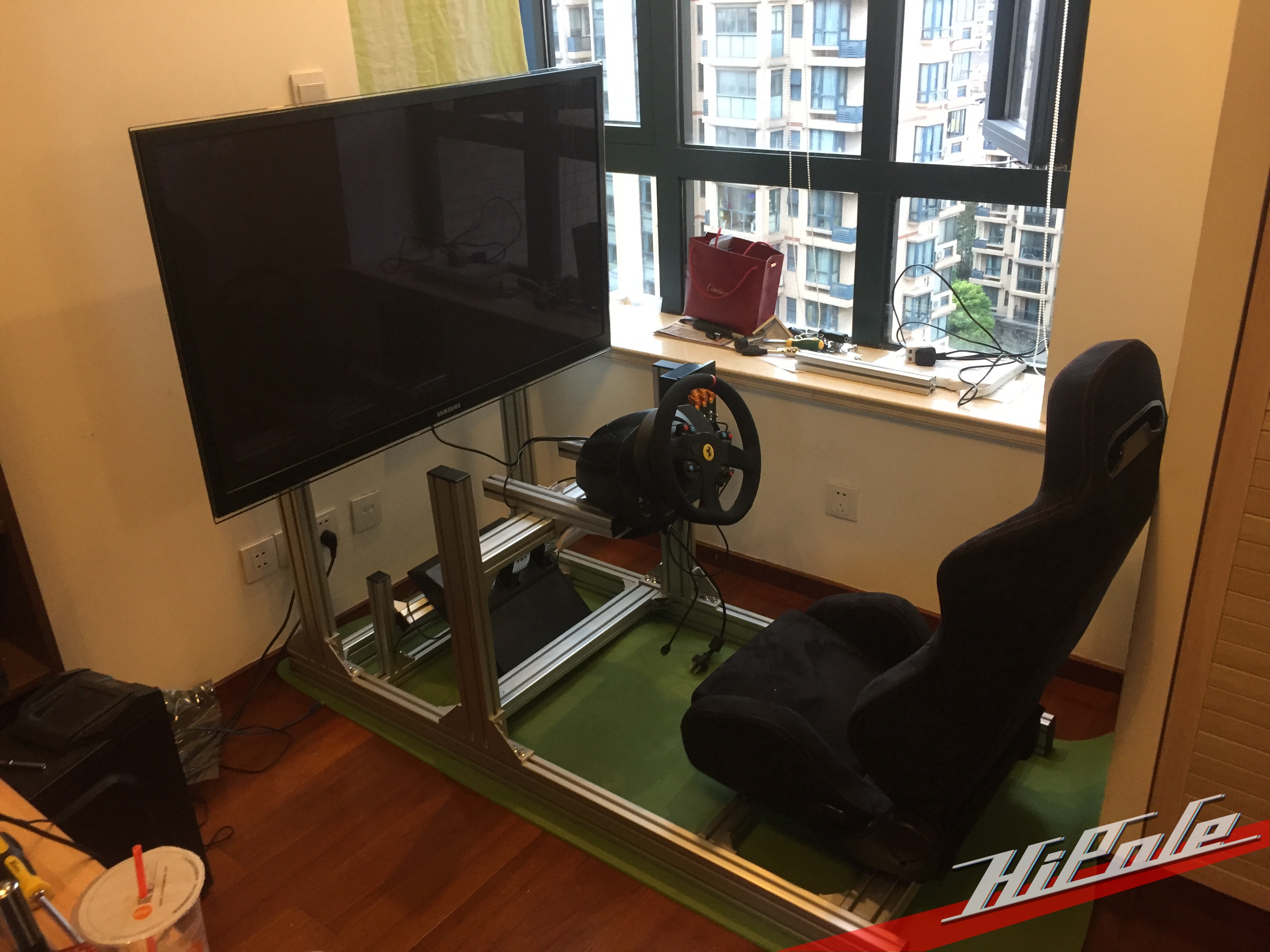

hipole-diy-service19

未整理线材版本

hipole-diy-service21

整理线材ING……

是不是很激动?赶紧开机,上服!

hipole-diy-service26

图为Mystery首先测试,坐姿非常舒适,铝材支架也丝毫没有晃动

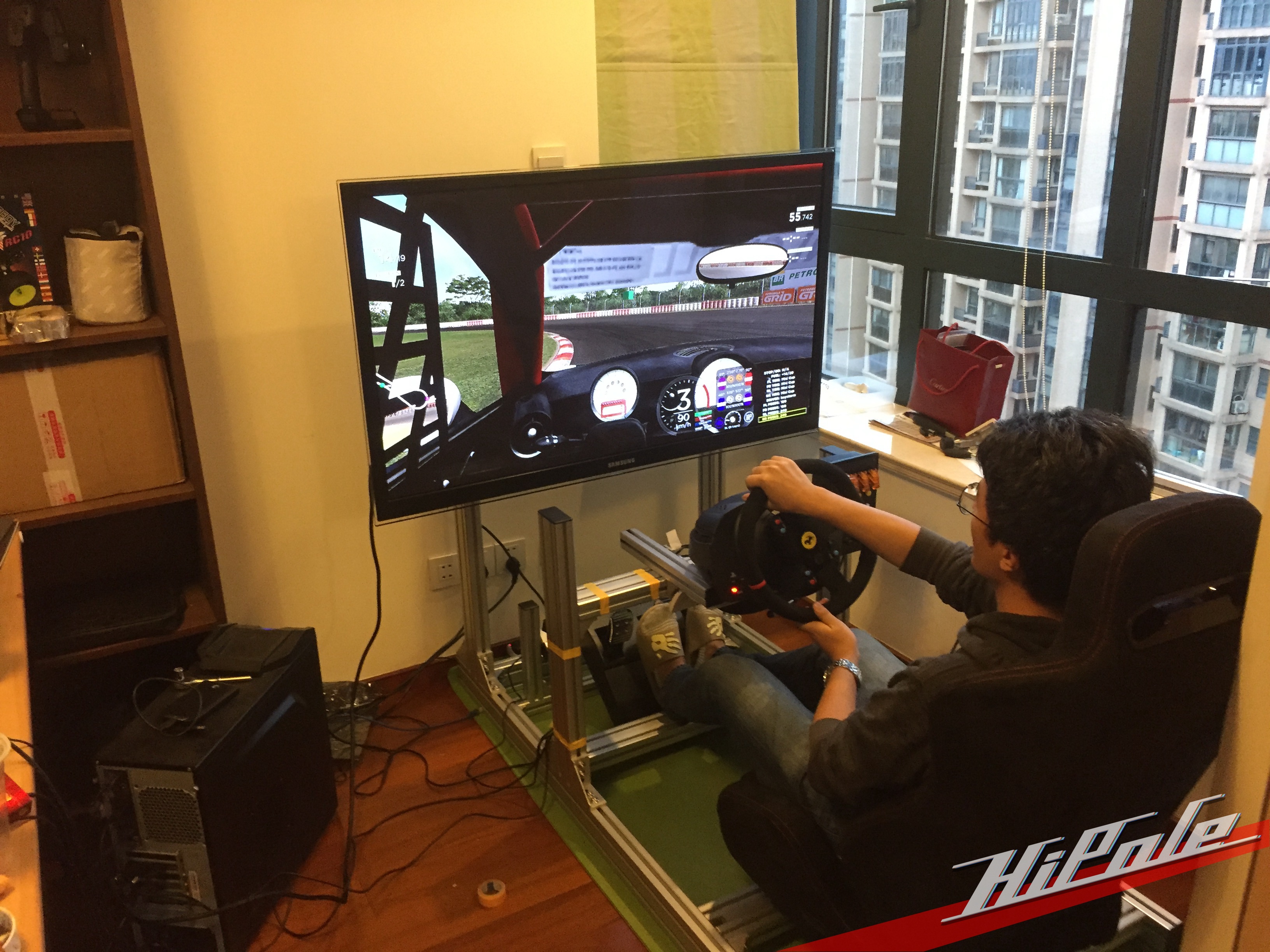

hipole-diy-service28

图为客户上机测试,看着他一脸幸福的表情,HiPole的三位小伙伴也心里美滋滋的

结尾:

最终铝材完成度为80%、结合客户的需求,我们去掉了鼠标和键盘的安装,留出这部分安装模拟飞行设备。并且现场评估了铝材的牢固度后,结构上节省了显示器到方向盘的横向固定铝材2根,踏板底部的固定铝材1根,节省的铝材可以后期挪用到序列档、手刹上所用,所有铝材的切割面都安装上了塑料封盖,防止划伤。铝材框架底部垫上减震瑜伽垫,整个支架在使用过程中安静无异响,在挥别了我们之后,我相信客户一定是牢牢坐在属于他的驾驶舱内尽情体验模拟赛车为他带来的快感。而现场解决了好几个安装难点的HiPole小伙伴,也各自回到了家里。从无到有、从安装到结束仅仅6个小时左右。一套崭新并设计合理的赛车模拟器支架诞生了。

羡慕吗?心动吗?赶紧联系我们为你打造一套属于你私人订制的模拟赛车支架吧!
