GSC遥测数据(MoTeC)分析教学—入门基础篇

本文由B哥(@BeeDoo)口述,掏空哥(@jiangnan)勘误,@haoke整理


作为一个键盘车神,我们对赛车的理论知识所知甚少,就算知道了一点,很大程度上也是一知半解。为了能让我们更好的了解赛车,了解赛车在比赛中的反馈数据对调校帮助,B哥(BeeDoo,以下简称B哥)本次为大家带来了MoTeC入门分析实例讲解。

各位好,本期带来新鲜出炉的B哥MoTeC入门分析实例讲解。
首先我们来看下B哥对MoTeC的简单介绍:“MoTeC i2软件,是澳洲MoTeC公司出品的一个数据分析软件,其不仅仅可以用于赛车,在很多方面都有广泛的应用。比如,如果按时间点,采集你撸的动作,一样可以画一条飞机曲线出来。如果同时能检测你的兴奋指数,再经过数学计算,就能得到一个手速、手位和爽值得对应关系图表。”
看完这段,大家应该在心底会有隐隐的躁动。“这么牛逼的软件,是不是上手很难?”,“真的能记录我的飞机曲线和爽值关系表么?加上VR会是什么效果?”
各位看官不要着急,今天我们讲的是,如何使用MoTeC对我们HiPoLe主要模拟赛事软件GSC的赛事数据遥测分析,关于其余功能,应该在以后会有所涉及。

一、 MoTeC及GSC数据采集插件版本及安装
1. 鉴于目前HiPole线上联赛使用的GSC,我们推荐使用MoTeC i2 Pro版,版本号1.0.1.0082。
数据采集插件推荐使用rFactorDAQPluginSetup_1.3.2。
以上软件,皆在文章末尾提供下载。请大家下载后,按照一路next的原则进行安装(具体安装在哪个盘符下,请自行选择)。

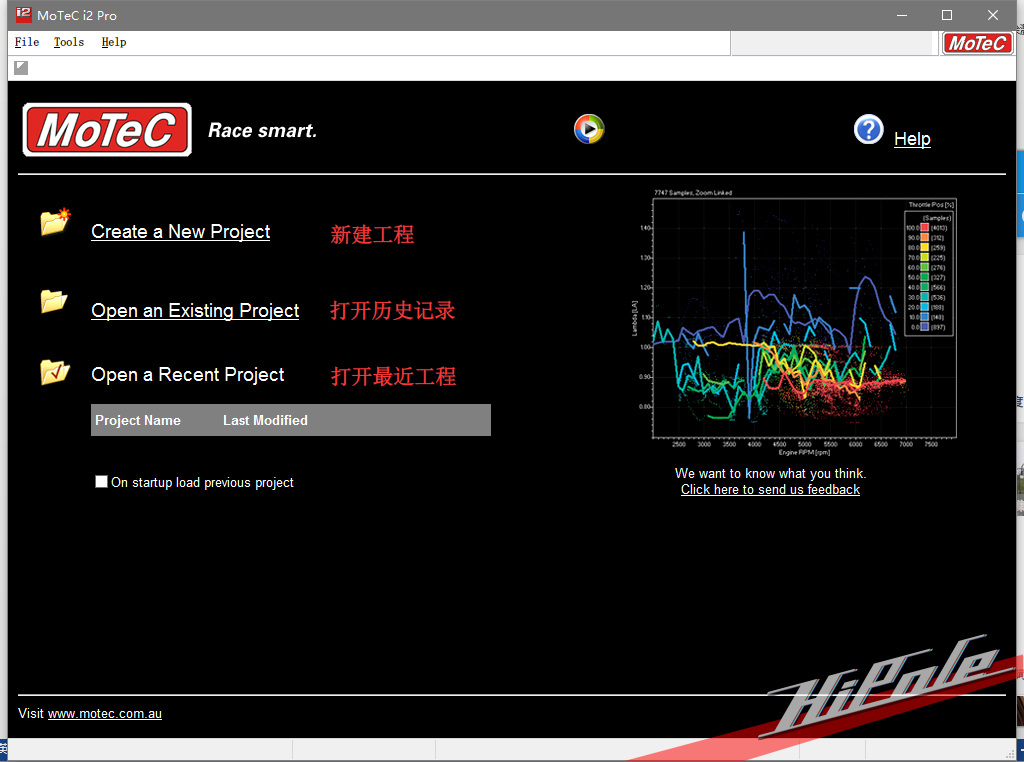

安装过程比较无聊,大家请用一路向下大法。这里放一个启动截图,可以看下安装完成后,正常运行是什么样子。

1



二、 MoTeC使用实例

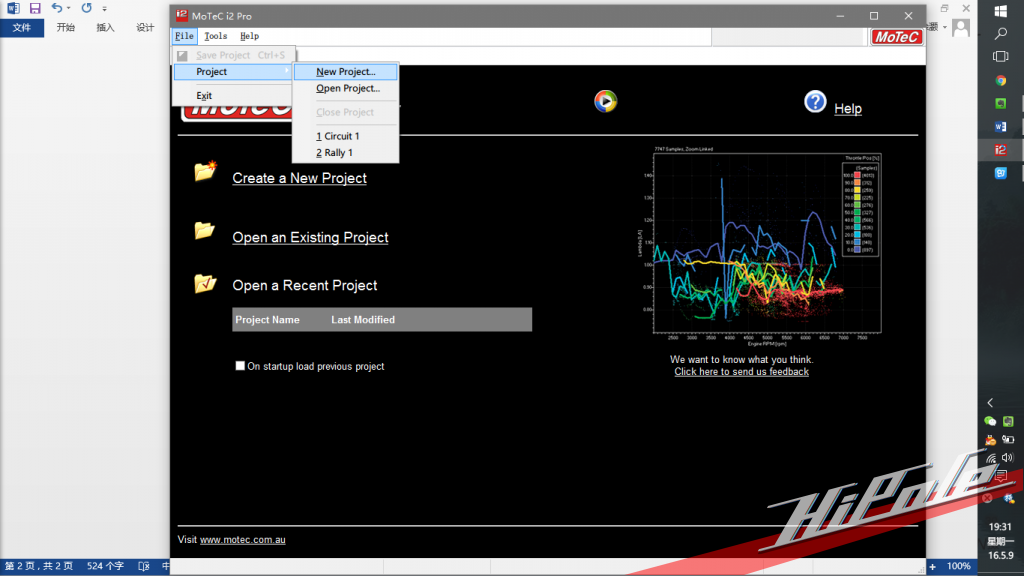

这里,我们先选择新建工程。

2

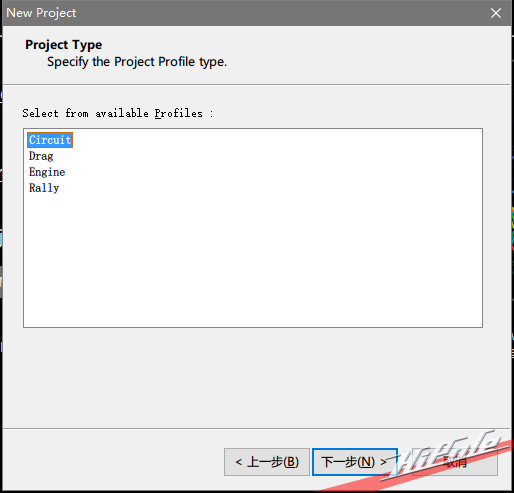

然后选择Circuit(绕圈赛)模式

3

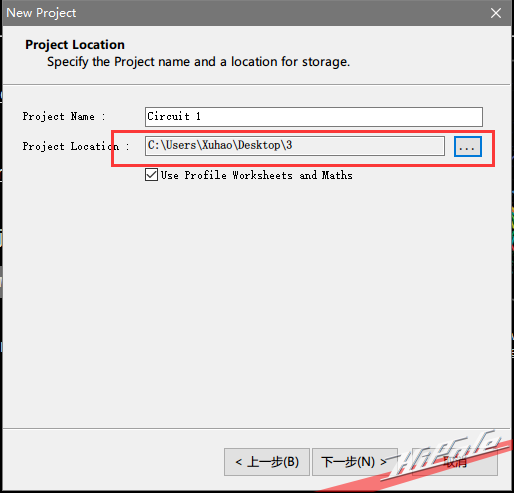

下一步后,我们就可以选择工程数据路径。请注意,路径中不要带中文!然后一路完成设置。

4

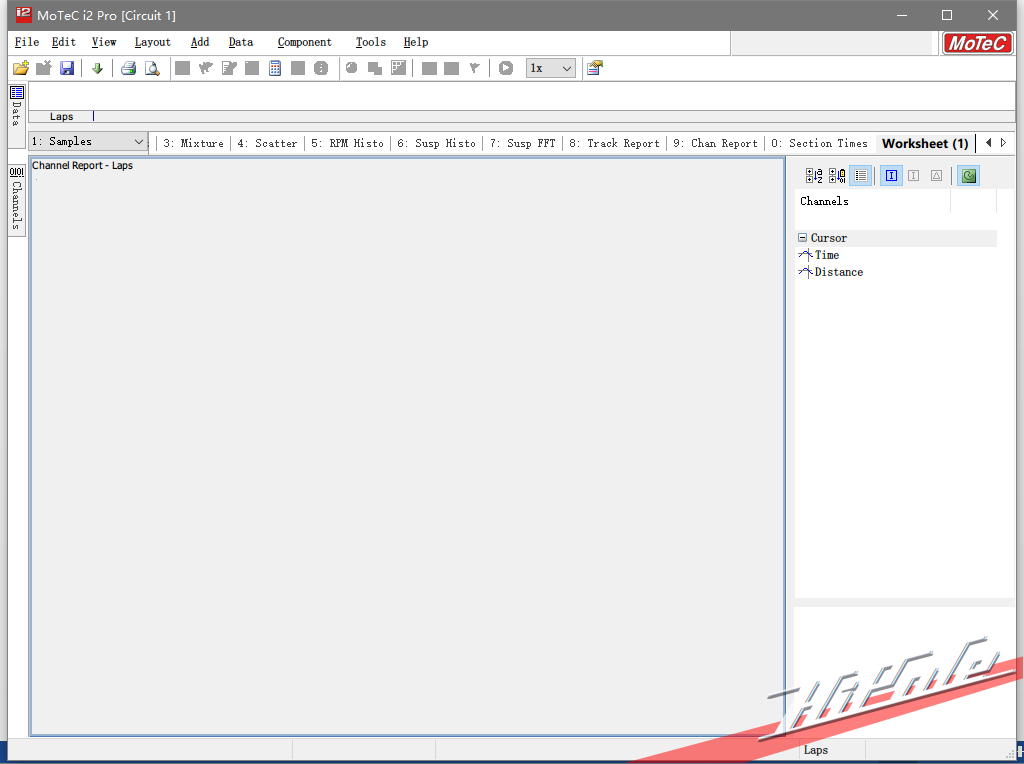

OK 设置完成后,出现在我们面前的是这个界面。

6

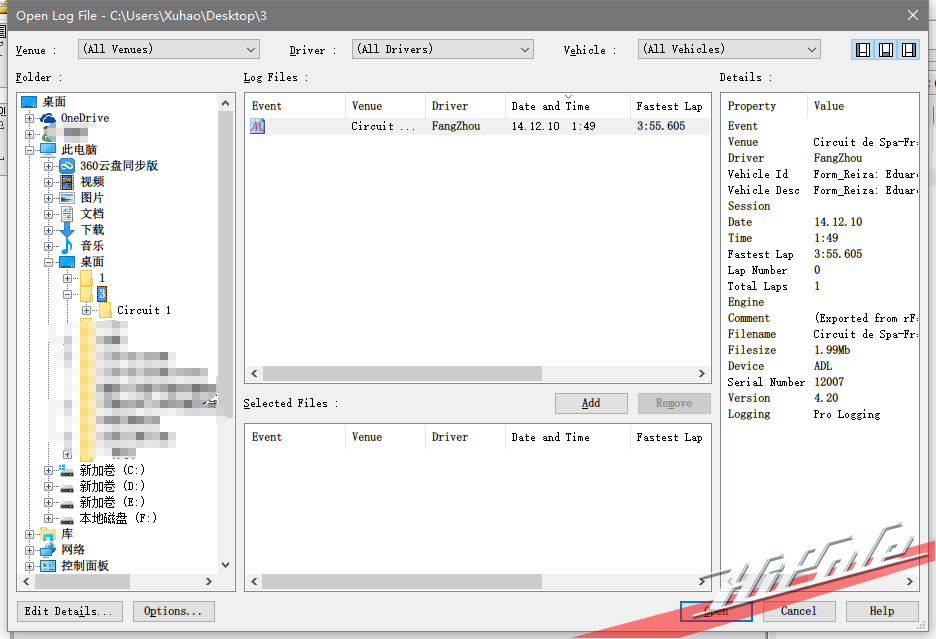

点击左上角文件图标 7,进入数据文件选择模式。在Details中,我们可以看到,这是FZ开的数据,赛道是spa,车型是F1V8。选择了我们要分析的数据文件,双击后,点击右下角OPEN。就可以进入具体界面。

8

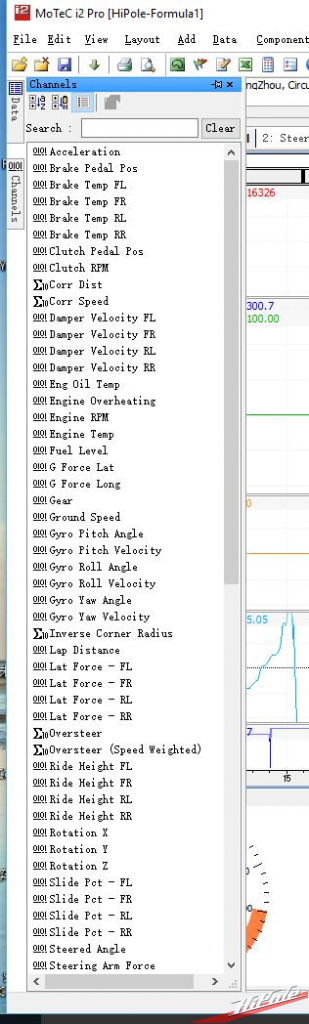

进入使用界面后,我们可以看到左边那个DATA标签的下边,有一个Channels的标签(在本课用到的Channels信息中,很多后缀是缩写。例如下图中的Brake Temp FL,这个FL表示front left,就是左前的意思。同理,RR是rear right,右后的意思。Tire temp后面的的I、M、O是内中外的意思。以此类推)

9



上面的列表,只是系统本身提供的一些默认项,具体数据文件中包含的部分,需要到右边的列表进行查看。其中真实有效的数据,就是右边的数字是跳动的那些(掏空哥出场解说)

10

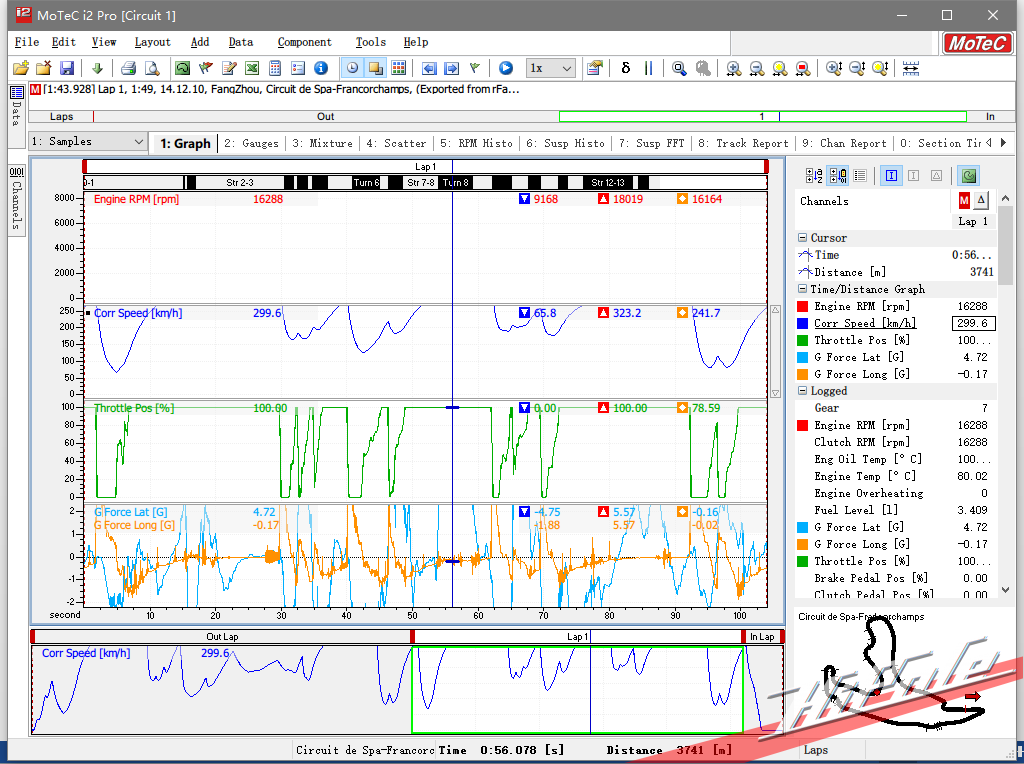

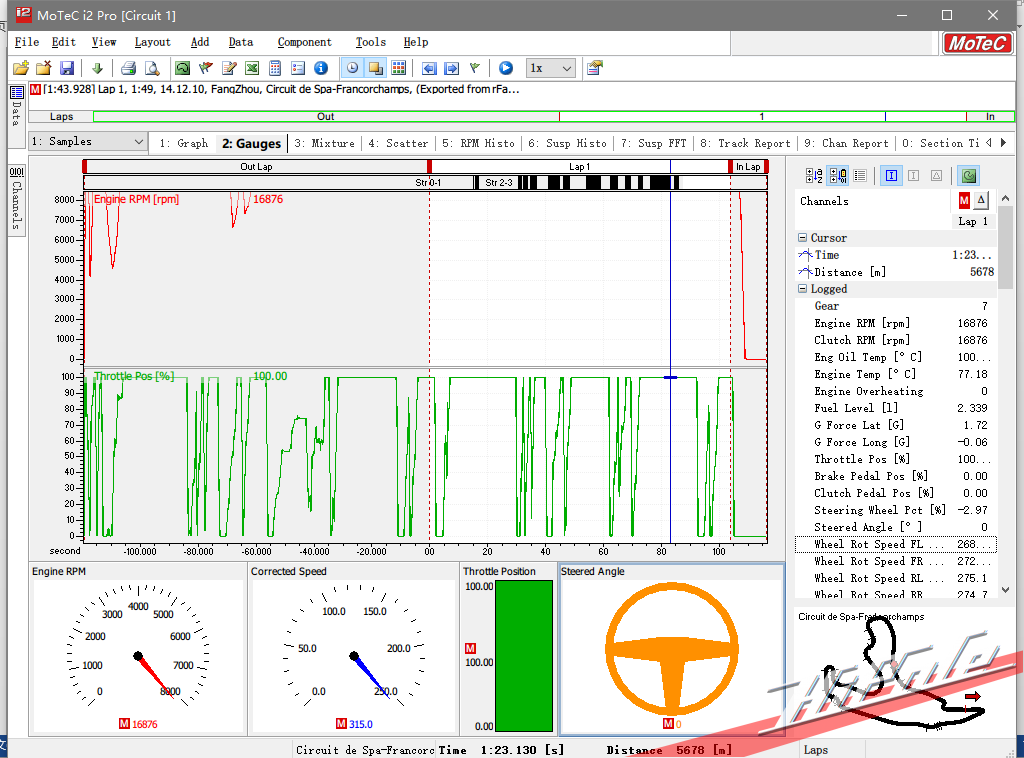

知道了这些,我们可以看下数据分析界面的全貌。这张图上,显示了几项,例如引擎转速、时速,油门力度,赛车G力等。这些都可以通过点击右边的列表进行添加或者删除。

11



在Gauges页面中,大家会发现方向盘没有随着我们进度条的拖动转动,这是为什么呢?

12



在右边的数据栏中,其实我们可以看到,方向盘的数据是采集到了的 。那么,为什么没有实际显示出来呢?我们先鼠标选中方向盘的那个框体,然后F5,可以看到出来一个框体的设置界面。

13

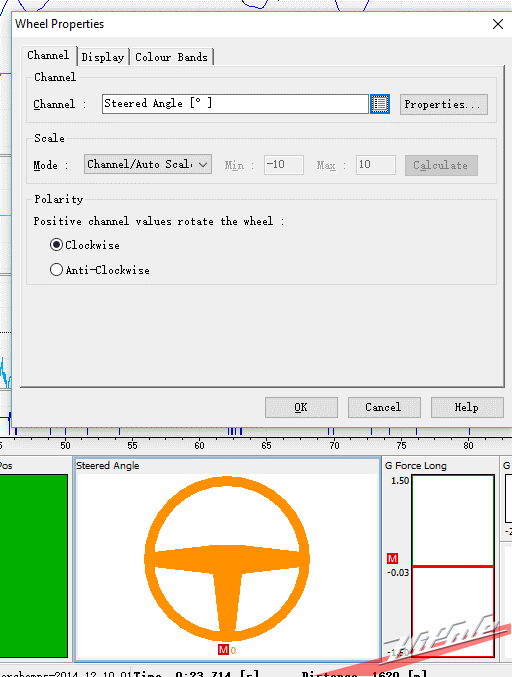

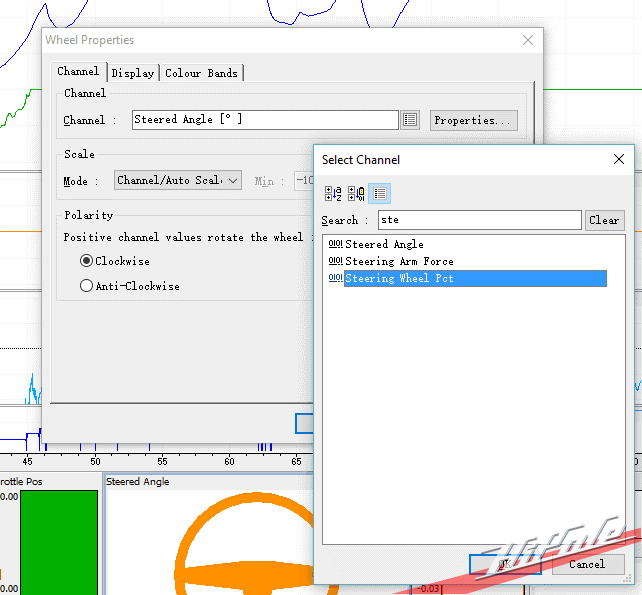

对channel,进行选择。因为GSC没有输出角度信号,输出的是位置信号,所以我们要选择steering wheel Pct来进行显示。

14



确认后,我们就可以看到方向盘会动了!它会动了!

15



三、 MoTeC数据分析实例
上一节我们讲解了基本界面以及基本的操作方式,下面我们来举几个实际案例,来对MoTeC对于调校分析方面的作用进行讲解。
1. 看图识胎温

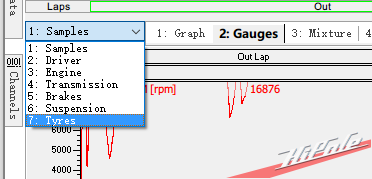

我们先选中Tyres

16

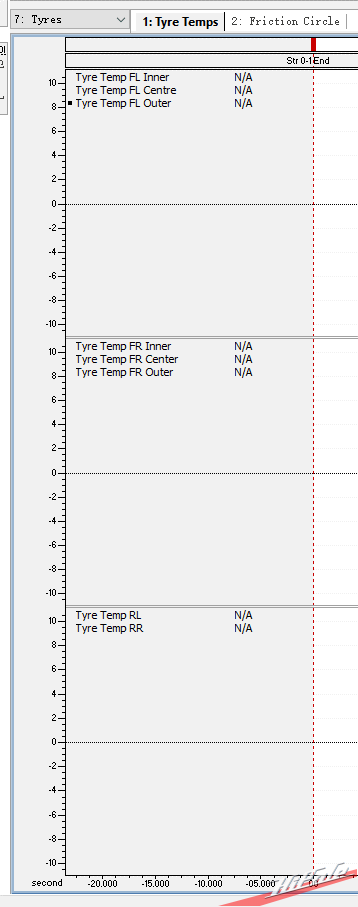

可以看到,由于现在是默认设置,所以里面是没数据的。

17



像刚才方向盘一样,我们按F5,可以出来选择界面,我们通过ADD CHANNEL按钮来对数据进行添加,同时使用move up和move down对我们要的数据的位置进行调整。图中的group,表示的是哪些数据,显示在同一个图框中。

19



点击OK后,我们就可以看到四个轮子的温度情况了。

20

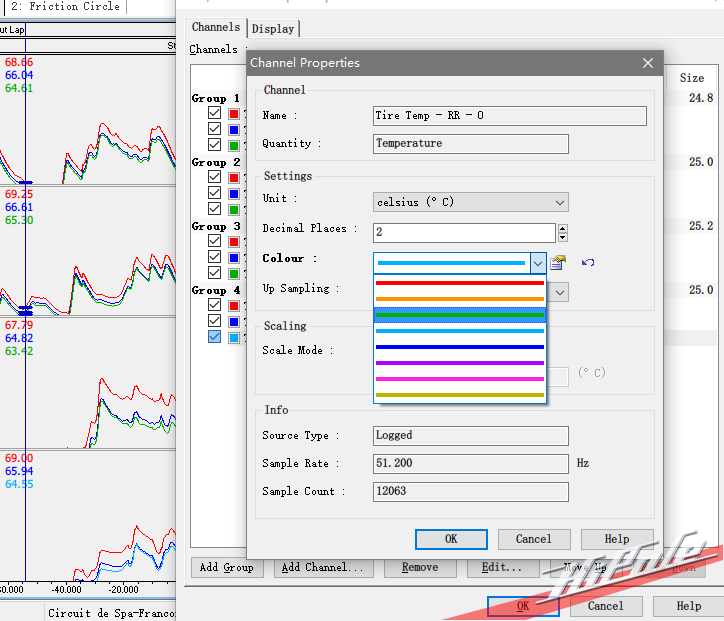

现在有个问题,我们区分不出哪个温度是内,哪个是中,哪个是外。所以,我们再按下F5,对图线颜色进行设置。

21

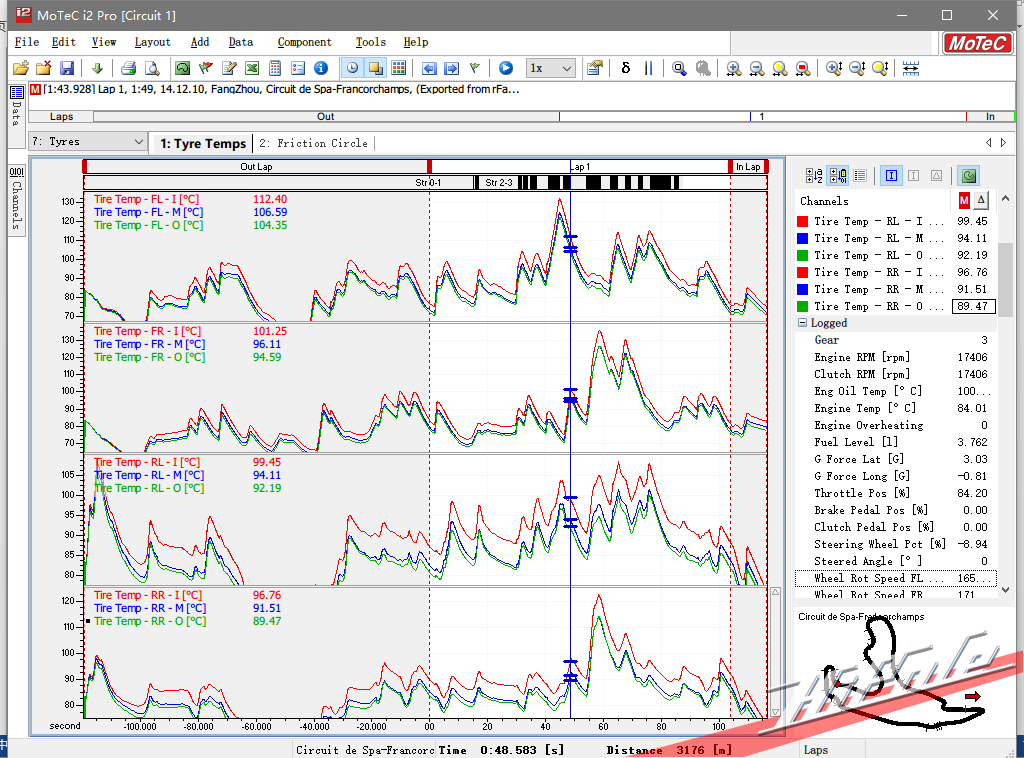

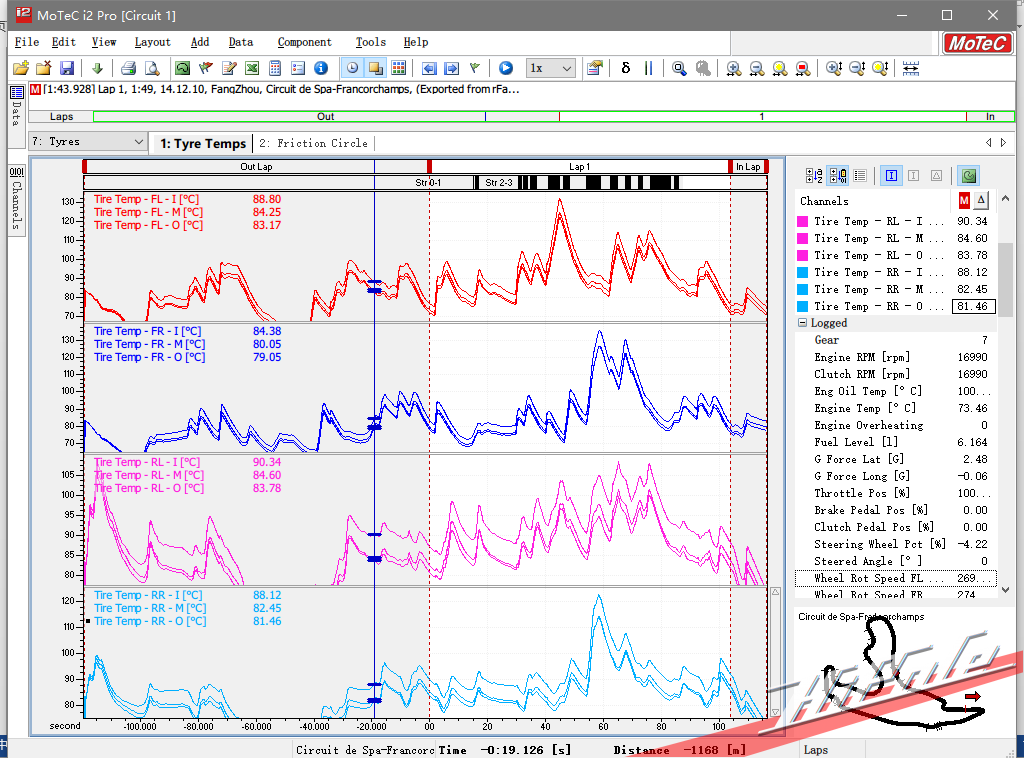

为了方便观察,我们将每个轮子的内中外,分别设置成红 蓝 绿。这样分析起来可以一目了然。

在这个图中,我们可以看到fz的轮胎内侧温度比较高,说明这个位置接触地面较多,倾角设置的比较大!

22



2. 计算行驶中的下压力
B哥表示,计算公式如下:动态轮荷-静态轮荷=下压力(地面平地面)。
有了公式,我们来看下,我们手里的都有哪些数据。

可以看到,目前我们有了四个轮子的载荷。23



首先,我们新建一个页面

24

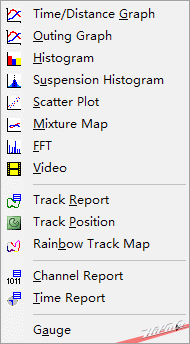

空白处点右键add,选择time/distance graph(时距二维表)

25



按照刚才我们添加胎温的套路,对四个轮子的载荷进行添加。

26

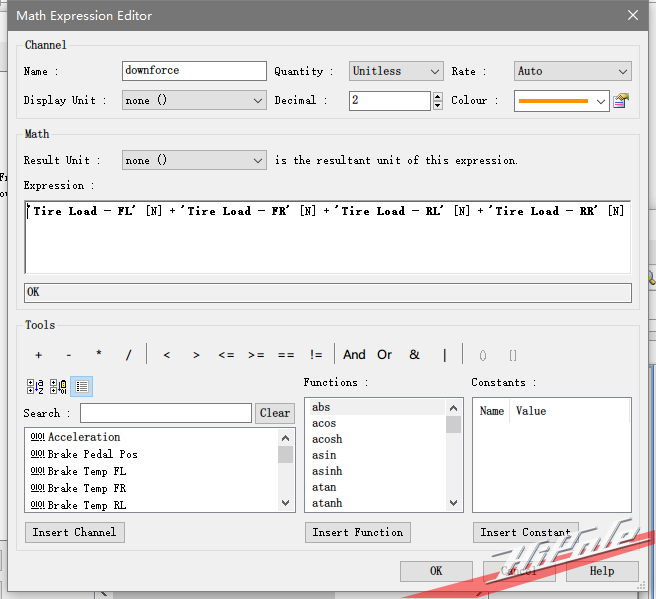

我们点击上面工具栏中的TOOLS,找到maths。首先我们做出总载荷公式。

四轮载荷之和。

27



要算出形式过程中的下压力,需要将总载荷减去空载的载荷。我们取P房时,静止时的载荷

28

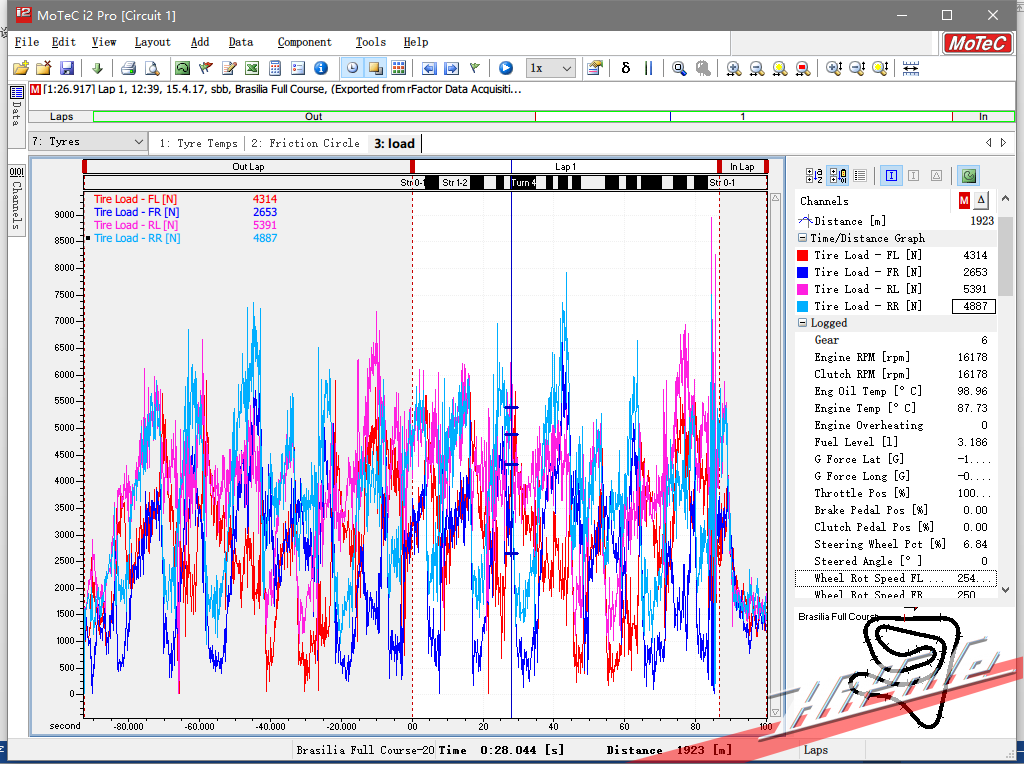

算出来大概是5920,那么就在刚才的公式中,减去5920。并将我们的公式添加到显示页面中。

29



OK,现在可以看到,实时的下压力了(橙色部分曲线)!

30



3. 油耗、胎耗显示

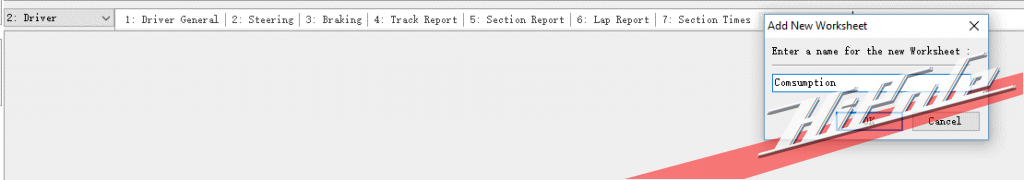

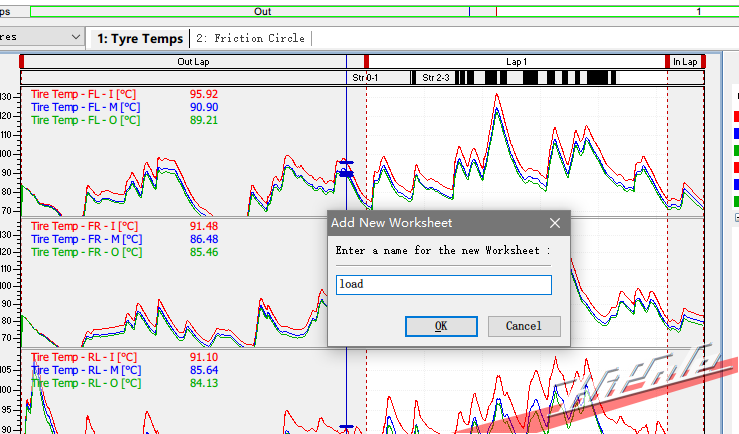

首先,我们在driver页面中新建一个工作表

31

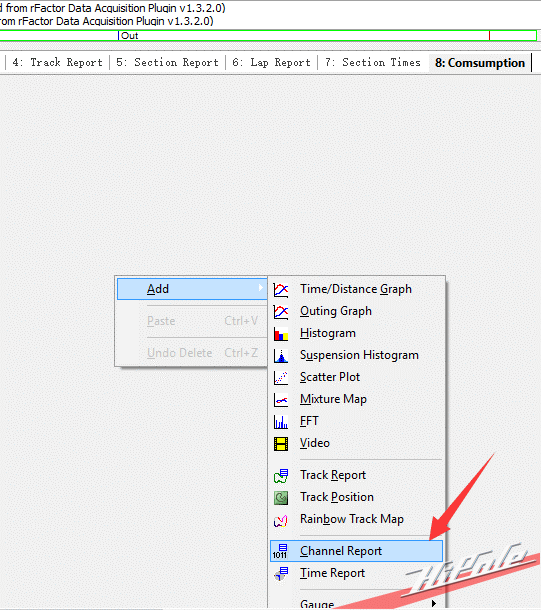

然后添加一个数据分析表格

32

添加一个油耗channel

33



并选择显示项为End Val及Val Chang
End Val表示我们跑完这一圈还剩了多少油,Val Chang表示本圈烧了多少油

34

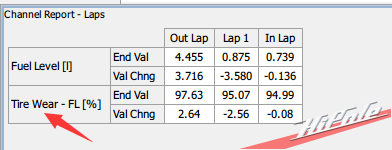

同样,胎耗的显示也是一样,我将最后的结果放出。

35




本期的基础讲解到此结束,希望大家以后随着教程的放出不断学习。不要对赛车一知半解。

另:飞机部分内容,预计会不定期放出 ^ ^!
